Projetos de Estruturas Metálicas
A PROJETA oferece tudo na área de estruturas metálicas, desde o esboço até o detalhamento final. As estruturas são dimensionadas seguindo todas as normas técnicas, incluindo a de pressões geradas pelos ventos.
Etapas que seu projeto pode conter:
Esboço

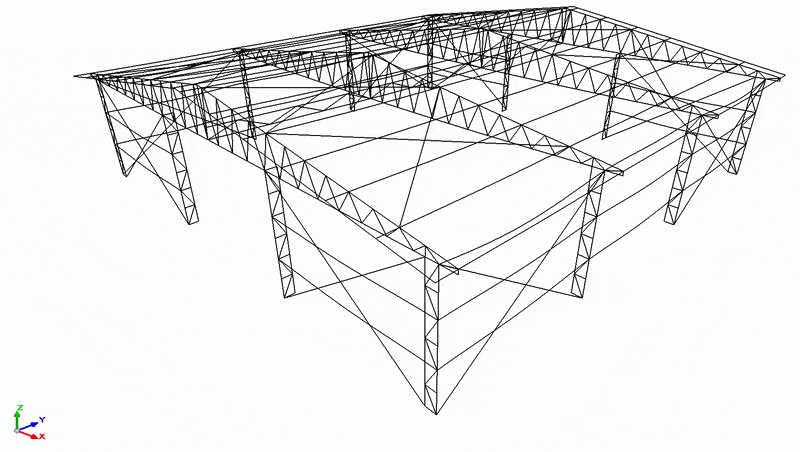

A primeira etapa do projeto é feita através da modelagem em 3D de sua estrutura utilizando apenas barras.
São representadas treliças, colunas, vigas, contraventamentos, tirantes longarinas, transversinas, dentre outros elementos estruturais.
Essa etapa é muito importante, pois permite uma pré-visualização do formato e das proporções geométricas da estrutura.
Análise Estrutural Computacional
O dimensionamento de sua estrutura acontece com o auxílio de métodos avançados de análise computacional.
Nessa etapa a estrutura é totalmente caracterizada e são aplicados fatores relevantes como: cargas de revestimentos, forças externas diversas e pressões de ventos.
A análise computacional proporciona diversos recursos importantes:
-
visualização e correção das regiões menos resistentes;
-
visualização prévia, em 3D, da estrutura já com seus perfis definidos;
-
simulação de deslocamentos;
Modelagem 3D
Sua estrutura é modelada inteiramente em 3D. Esse processo é realizado com uma modelagem de alta qualidade, rica em detalhes.
Nessa fase do projeto todos componentes são modelados: banzos, diagonais, montantes, bases, nervuras, flanges, parafusos, porcas, arruelas, enfim, tudo é representado para deixar a estrutura completa, evitando futuros problemas de fabricação e montagem.
Podemos citar o exemplo de uma treliça tesoura: cada componente que a compõe é modelado individualmente e após é realizada a montagem do conjunto. Assim cada um ficará com o comprimento exato, evitando interferências e desperdício de material.
Nesse processo outros recursos também são possíveis:
-
visualização de interferências de montagem entre componentes ou conjuntos;
-
geração de imagens bem próximas à realidade, permitindo você visualizar sua estrutura antes do detalhamento final;
-
geração de vídeos com sequências de montagem dos conjuntos ou estrutura.
Detalhamento 2D e 3D
Sua ideia, agora já definida e modelada computacionalmente em 3D, necessita uma forma de expressão gráfica para ser materializada. Para isso detalhamos todos os componentes da estrutura em desenhos técnicos de fabricação e montagem.
Esses desenhos são em formato 2D, contendo todas as cotas (dimensões) e com vistas em 3D para um melhor entendimento.
Todos componentes e conjuntos possuem identificação numérica, essa conjuntamente com a sequência de produção permite extrema facilidade e agilidade na fabricação e montagem dos conjuntos.
A sequência de produção trata-se de uma planilha onde constam dados relevantes aos componentes: número de identificação, quantidade, descrição, material e etapas do processo produtivo. Ela permite o acompanhamento passo-a-passo do processo e também que etapas sejam antecipadas e com isso haja uma redução de tempo de fabricação. A exemplo podemos citar o processo de corte de todos componentes que compõe uma treliça.
A PROJETA disponibiliza de memoriais descritivo e de cálculos na área de estruturas metálicas. Os memoriais são acompanhados de ART (Anotação de Responsabilidade Técnica).
